鬥式提升機

產品概述

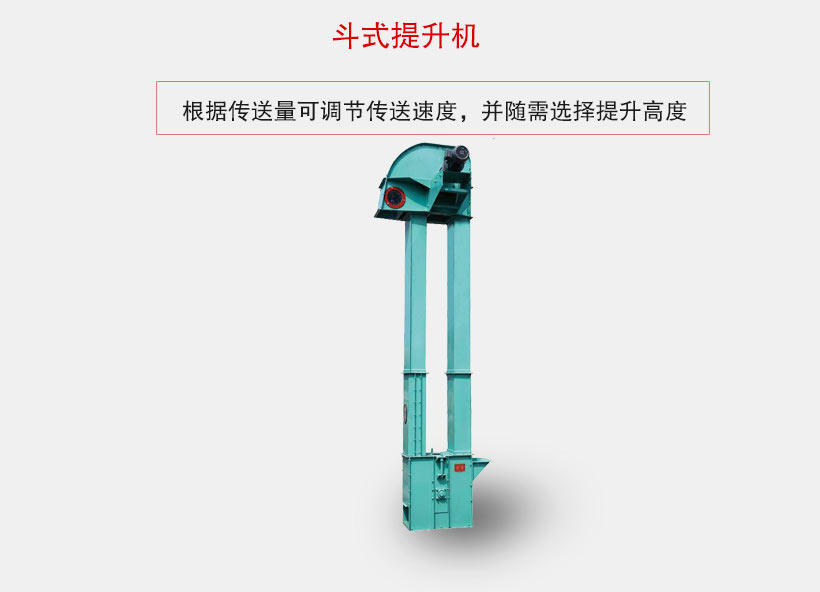

鬥式提升機是采用帶或鏈等牽引件上連續運送物料的運輸設備，用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送，根據傳送量可調節傳送速度，並隨需選擇提升高度，料鬥可根據物料特性選擇碳鋼、不鏽鋼及聚丙烯pp材質。

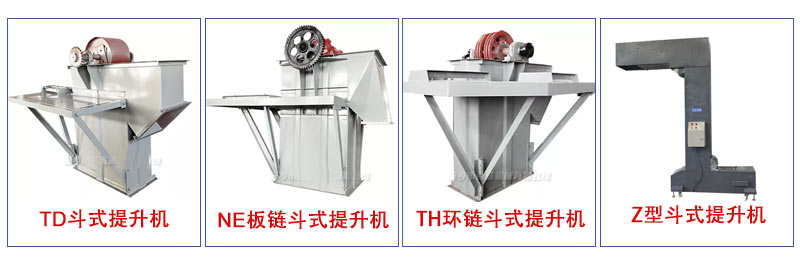

大漢鬥式提升機主要由TD鬥式提升機、z型鬥式提升機、ne板鏈鬥式提升機、環鏈鬥式提升機、TB鬥式提升機等多種規格型號。

鬥式提升機型號規格

TD係列鬥式提升機均采用皮帶+料鬥提升輸送物料，適合輸送糧食、煤炭、粉煤灰、水泥等輕質粉狀或顆粒狀產品，由於是皮帶牽引，本身結構沒有鏈條牽引帶來的衝擊，傳動平穩。

NE板鏈鬥式提升機采用板鏈式、重力誘導卸料，適合垂直提升中大塊、有磨琢性的物料，如生料、水泥、石灰石、石膏石等，牽引部分采用高強度低合金鋼鏈板，使用壽命長。

TH型環鏈鬥式提升機采用混合式或重力卸料，挖取式裝料，適合垂直提升堆積密度小於1.5t/m³易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥等。由於提升機的牽引機構是環形鏈條，因此可以輸送溫度較高的物料。

Z型鬥式提升機作為包裝線的主體部分，主要用於將產品從低位輸送到要求的高度和距離，根據客戶生產工藝要求定製多個進料口，以滿足多個倉庫的供應需求並節省資金。

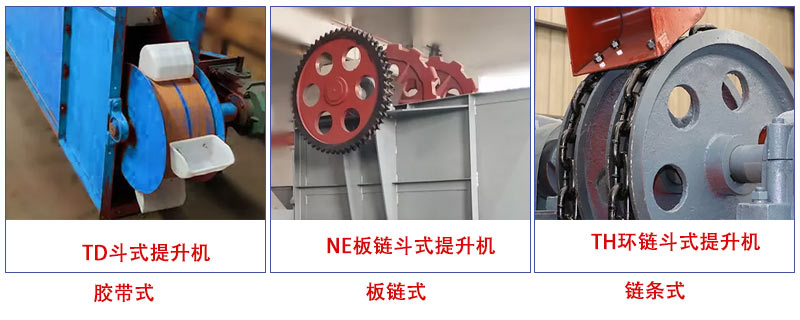

鬥式提升機傳動方式分類

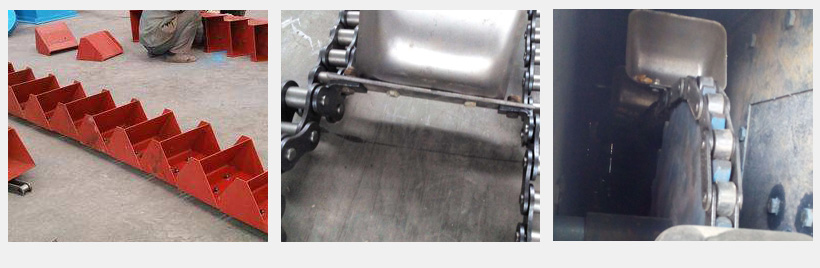

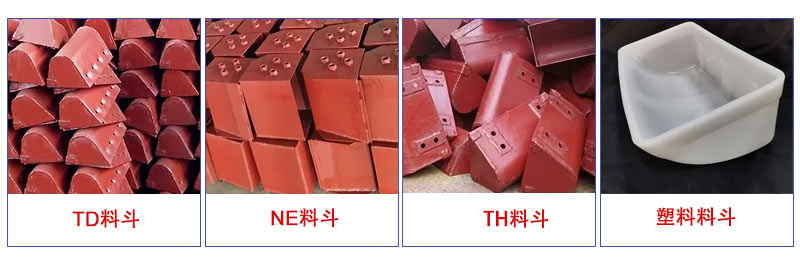

鬥式提升機料鬥分類

適用範圍

鬥式提升機適用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送，用於各種工業的垂直運輸,如化肥、鉀肥和鹽、水泥、砂和礫石等材料，根據傳送量可調節傳送速度，並隨需選擇提升高度，料鬥為自行設計製造。

鬥式提升機的裝料方式

1)掏取式：由料鬥在物料中掏取物料。要求工作阻力小，因此主要用於提升粉粒狀及小塊狀而磨琢性較小的散狀物料。料鬥運行速度可達0.8—2m/s。

2)流入式：物料直接流入料鬥內裝料。為防止裝料時撒料，鬥式提升機料鬥是密接布置的。主要用於提升大塊及磨琢性大的物料。料鬥運行速度不得超過1m/s。

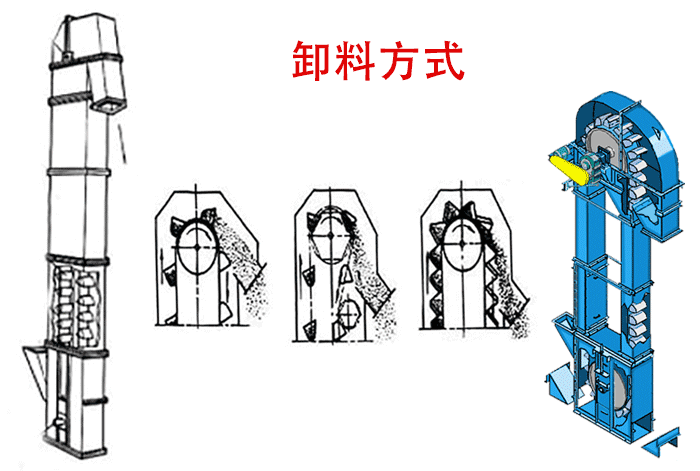

鬥式提升機的卸料方式

1)離心式：料鬥運行速度通常1—2m/s。物料受到離心力的值大於重力值，鬥內物料沿料鬥內壁外側運動，作離心式卸料。用於易流動的粉狀、粒狀、小塊狀物料的卸料。

2)重力式：料鬥運行速度0.4—0.8m/s左右。物料受到的重力大於離心力，物料沿鬥式提升機料鬥內壁的內側運動，作重力式卸料。用於塊狀、磨琢性較大物料的卸料。要求使用鱗式料鬥，且料鬥密接布置。

3)離心—重力式：料鬥的運行速度為0.6—0.8m/s左右。—部分物料受離心力作用沿料鬥內壁外側運動，另—部分物料受重力作用沿鬥式提升機料鬥內壁的內側運動，作離心—重心式卸料。用於流動性不良的粉狀及含水分物料的卸料。

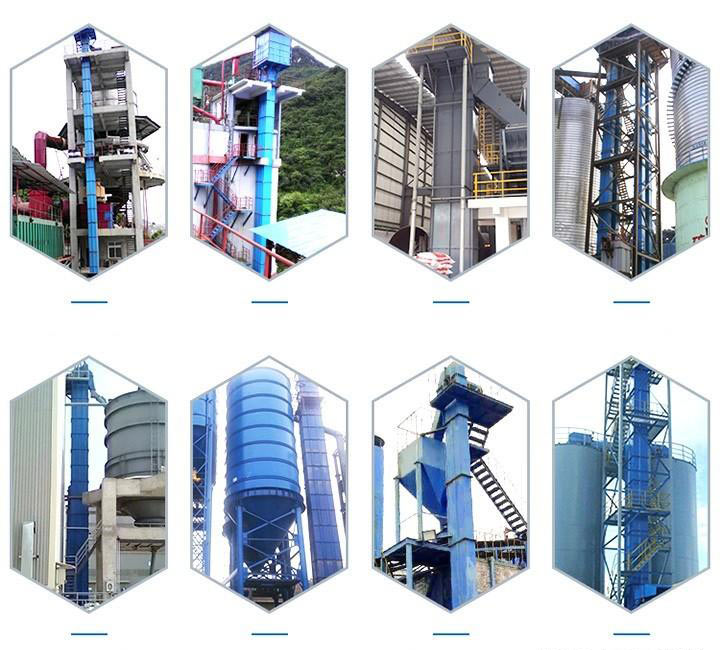

現場視頻

垂直提升化肥

提升飼料

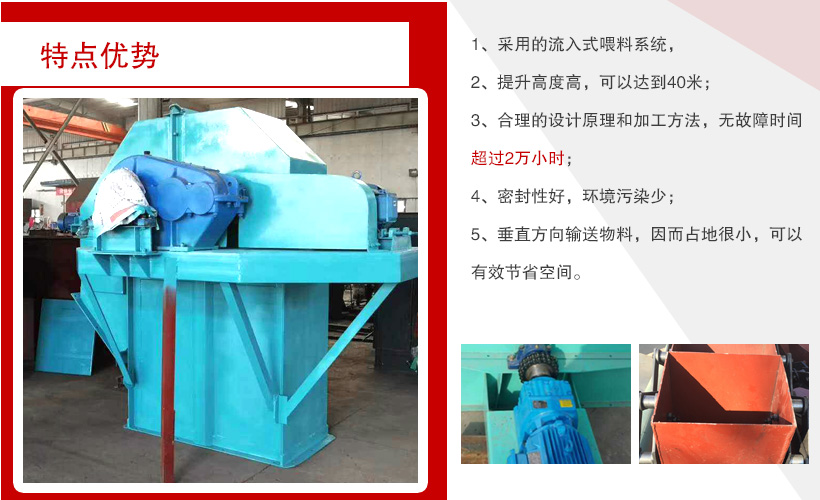

特點優勢

1、采用的流入式喂料係統，可以在機械運行過程中，使得物料提升時幾乎無回料和挖料現象，減少無效功率；

2、提升高度高，可以達到40米；

3、合理的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時；

4、密封性好，環境汙染少；

5、垂直方向輸送物料，因而占地很小，可以有效節省空間。

工作原理

鬥式提升機由料鬥、驅動裝置、頂部和底部滾筒 （或鏈輪）、膠帶 （或牽引鏈條）、張緊裝置和機殼等組成。料鬥把物料從下麵的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉， 鬥式提升機將物料傾入接受槽內。帶傳動的鬥式提升機的傳動帶一般采用橡膠帶，裝在下或上麵的傳動滾筒和上下麵的改向滾筒上。鏈傳動的鬥式提升機一般裝有兩條平行的傳動鏈，上或下麵有一對傳動鏈輪，下或上麵是一對改向鏈輪。鬥式提升機一般都裝有機殼，以防止鬥式提升機中粉塵飛揚。

技術參數

規格	提升高度 (m)	輸送量 (m³/h)	物料粒度 (mm)	鬥距 (mm)	電機功率 （kw）
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

鋼絲膠帶提升機技術參數

規格	提升高度 (m)	輸送量 (m³/h)	物料粒度 (mm)	鬥容 (L)	電機功率 （kw）
TDG160型	80	34	0-20	2.6	2.2-11
TDG200型	80	45	0-25	4.1	3-15
TDG250型	80	71	0-30	6.5	5.5-22
TDG315型	80	101	0-35	10	7.5-30
TDG400型	80	158	0-40	16	15-45
TDG500型	80	218	0-45	25	18.5-55
TDG630型	80	345	0-50	40	30-90
TDG800型	80	491	0-50	61	45-132

板鏈提升機技術參數

規格	提升高度 （m）	提升量 （m³/h）	允許占百分比 （%）					節距 （ mm）	電機功率 （kw）
			10	25	50	75	100
			物料粒度
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132
