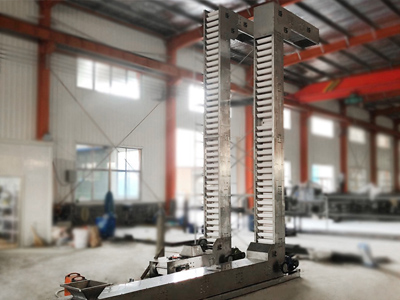

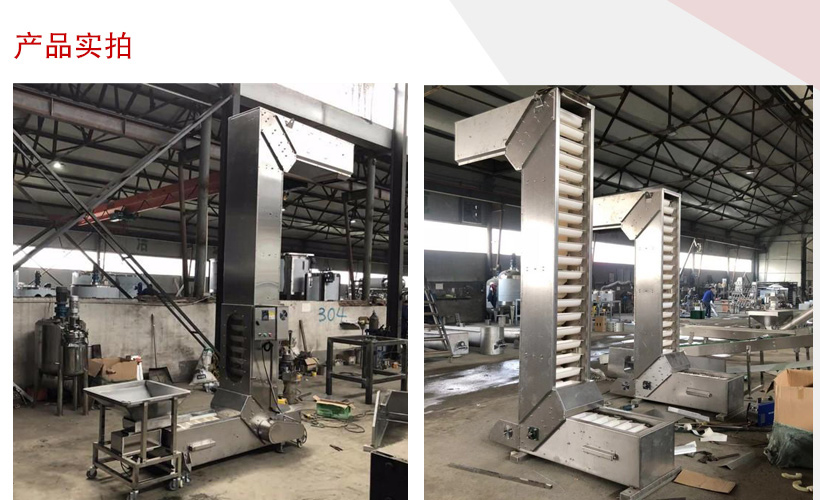

Z型鬥式提升機

z型鬥式提升機采用水平-垂直-水平組合輸送，可單點或多點自動下料，整機殼體密封，可減少粉塵飛揚

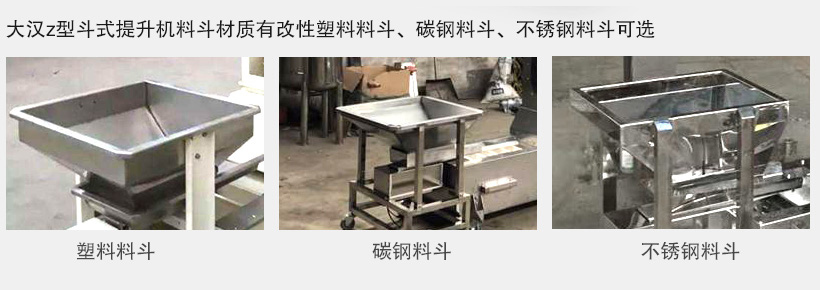

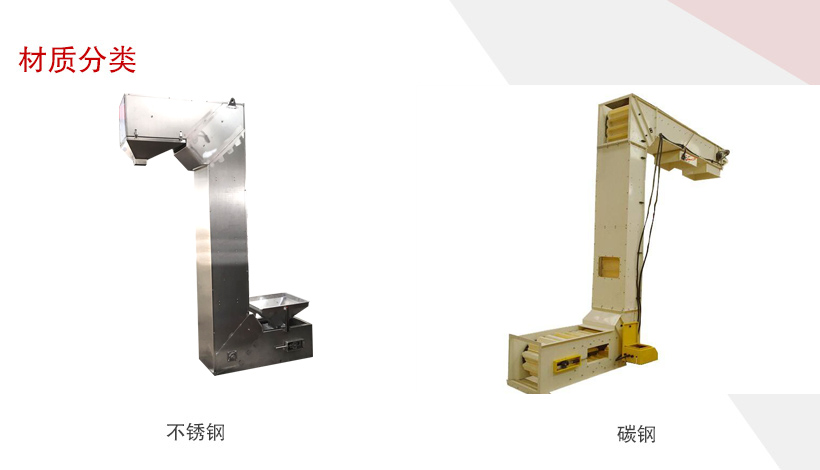

z型鬥式提升機又叫轉鬥式提升機，能水平——垂直——水平組合輸送。可以單點或多點加料，通過卸料裝置完成單點或多點卸料可以輸送各種粉狀物料和顆粒狀物料，比較適合輸送非黏性物料。具備占地麵積小、提升高度大、密封性能好、物料無破損的特點。大漢z型鬥式提升機料鬥材質有改性塑料料鬥、碳鋼料鬥、不鏽鋼料鬥可選。

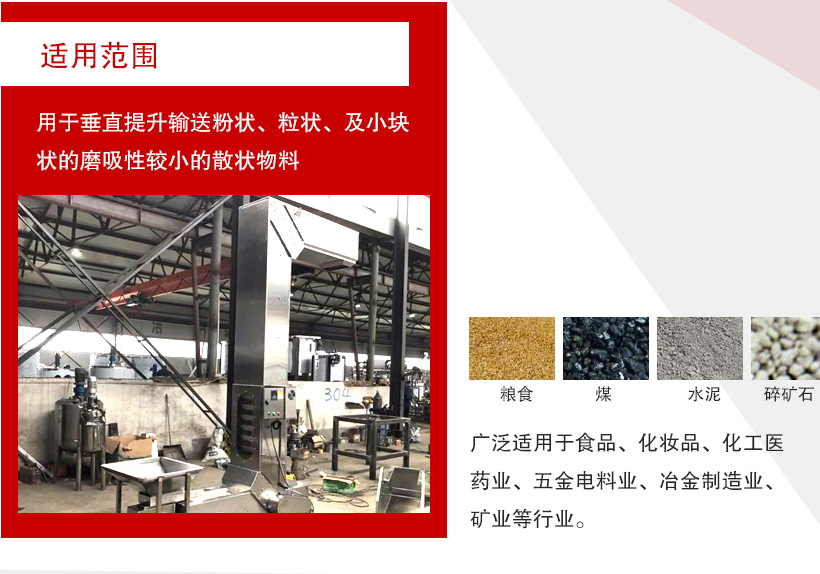

適用範圍

z型鬥式提升機適用於垂直提升輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，廣泛適用於食品、化妝品、化工醫藥業、五金電料業、冶金製造業、礦業等行業。

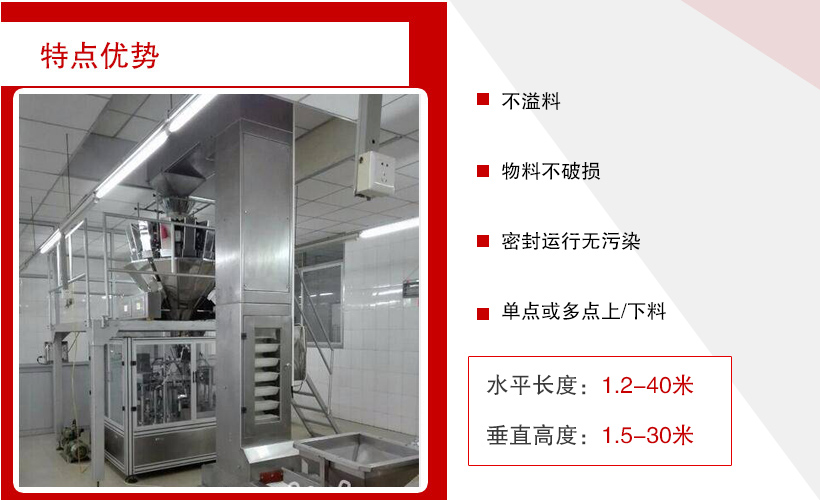

特點優勢

1、水平-垂直-水平組合輸送，水平長度1.2-40米，垂直高度為1.5-30米，提升高度可達100米。

2、進料、輸送、卸料全過程，對物料本身無破損，可有效降低廢品率。

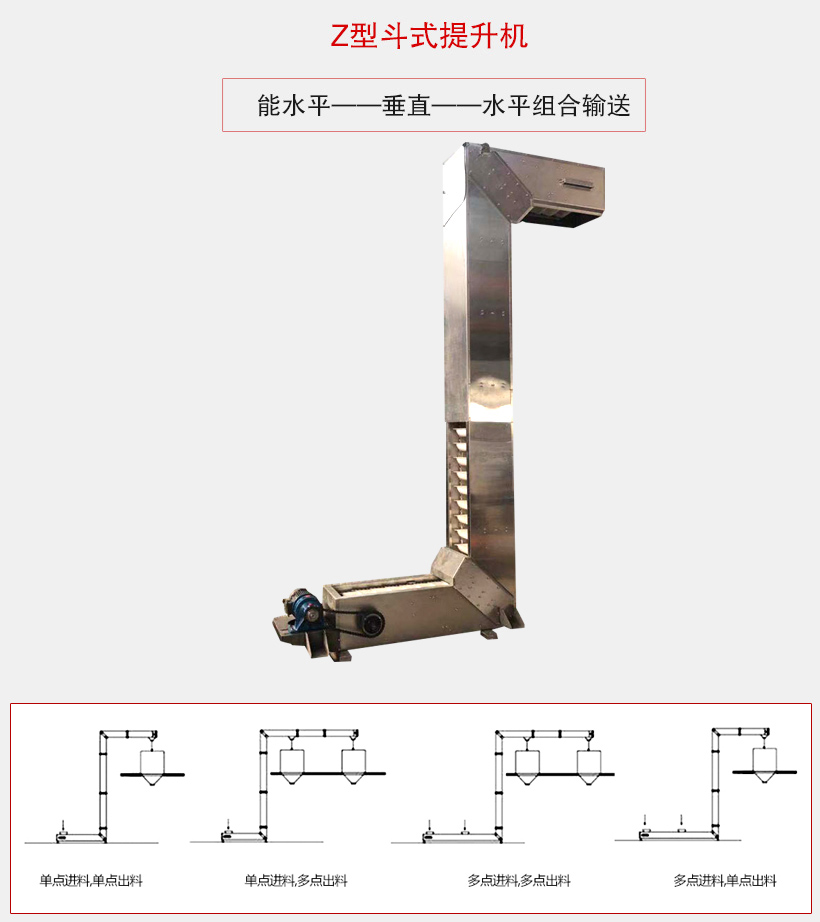

3、可單點或多點自動上料、下料，適用於一排說個料倉供料。

4、提升料鬥由食品級高強度塑料鑄模而成，具有外型美觀，不易變形，耐高溫，耐腐蝕的特點。

5、整體設計集成性較高，物料提升率高，可配套振動給料機實現係統聯動，全封閉設計響應衛生要求。

結構組成

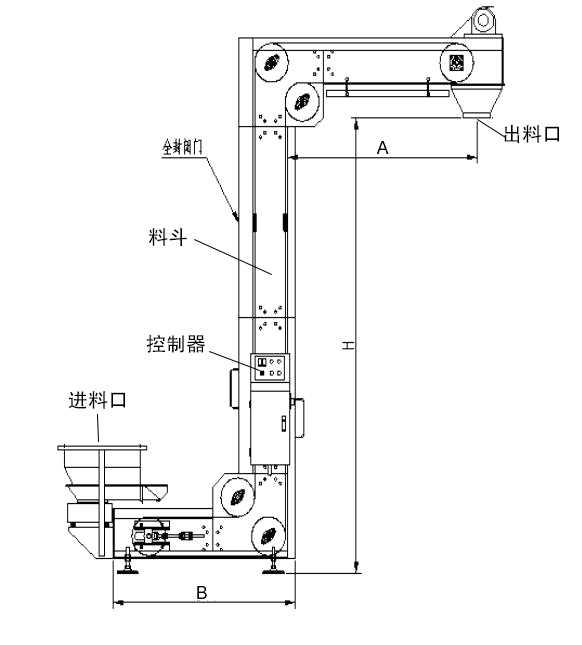

z型鬥式提升機結構上與傳統垂直鬥提機相類似，由殼體、輸送鏈、料鬥、驅動輪、改向輪、張緊裝置、導向裝置、加料口、卸料口等部分組成。采用鏈鬥取料輸送，而在進料和出料上有所改動，增加上下水平段的輸送部分（最短1.5米），便於客戶水平距離的輸送，減少客戶再次購買其他水平輸送情況，且水平段部分，z型鬥式提升機可以實現多點下料，下料口數量和位置，可根據客戶實際需求來定

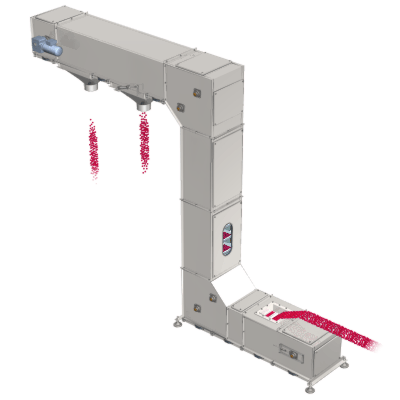

工作原理

z型鬥式提升機主要由殼體、牽引件（輸送鏈）、料鬥、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口、卸料口等組成，當設備啟動後，料鬥把物料從下麵的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉，轉鬥式提升機將物料傾入接受槽內。帶傳動的轉鬥式提升機的傳動帶一般采用橡膠帶，裝在下或上麵的傳動滾筒和上下麵的改向滾筒上。鏈傳動的轉鬥式提升機一般裝有兩條平行的傳動鏈，上或下麵有一對傳動鏈輪，下或上麵是一對改向鏈輪。轉鬥式提升機一般都裝有機殼，以防止轉鬥式提升機中粉塵飛揚。

技術參數

型號	ZD-160	ZD-330	ZD-500	ZD-650	ZD-250	ZD-400	ZD-530	ZD-800
輸送量m³/h	2.9~4.8	6.0~10.0	25~42.3	32.9~54.9	4.6~15.7	15.2~25.2	20~33.4	40.6~67.6

z型鬥式提升機常見故障及處理方法

1、堵塞

原因主要有：①料鬥損壞，需要修複料鬥，甚至更換新的料鬥；②入口物料較多，當進料口物料過多時，必須適當減少進料量或暫停進料係統；③鏈條過鬆，隻需將鏈條擰緊即可。

2、牽引部件打滑

牽引件打滑的原因主要有：①上鏈輪或皮帶輪磨損過大，需要更換相應的零件；②牽引件長度過大，需要將螺釘調整到合適的長度。

3、傾倒

主要因為：①牽引件或料鬥的螺栓太鬆，停止擰緊螺栓；②進料過多，需要調整進給量；③物料中的碎片不好，要停止並取出碎屑；④牽引件太鬆或過緊，修理和更換損壞的零件，調整螺釘。

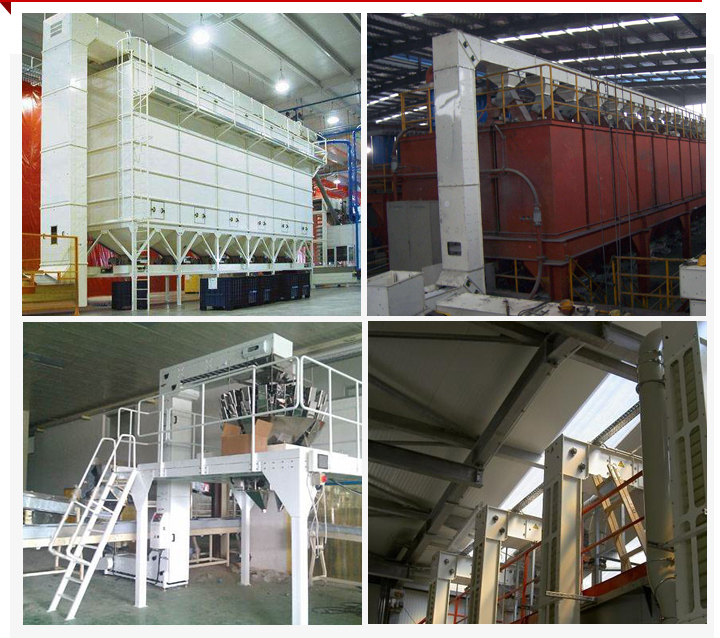

客戶案例
